제품 상세 정보:
결제 및 배송 조건:
|
이름: | 그라비아 인쇄기 | 롤러의 길이: | 700 밀리미터 |
---|---|---|---|
인쇄 폭: | 6000 밀리미터 | 실린더 직경: | Φ75mm |
풀기 및 되감기 스테이션: | 싱글 | 전원 공급: | AC220V±10% 50Hz±5% |
인쇄 속도: | 80-120m/분 | 풀고 되감기 직경: | Φ1300mm |
인쇄 방법: | 그라비아 인쇄 | 프린팅 컬러: | 5가지 색 |
전체 중량: | 약 10 톤 | ||
강조하다: | 120m/min 대각기 인쇄기,5 컬러 그래버 인쇄 기계 |

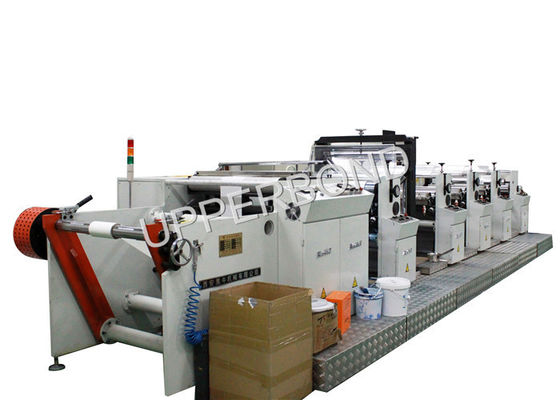

120m/min 5색의 초고속 인쇄기
특징
WY-700 진압 인쇄 기계는 종이 특성을 위해 우리 회사가 특별히 설계하고 생산 한 고속 진압 인쇄 기계입니다. 그것은 높은 완성 된 제품 비율과 고속 인쇄를 결합하고 표준 모듈형 진열 인쇄 방법을 채택합니다. 인쇄의 폭은 60mm이며 작동 속도는 120m ′′ / min입니다.이것은 종이 인쇄에 가장 좋은 장비입니다..
종이 인쇄 및 그 후속 처리의 특성을 충분히 고려하여인쇄 기계의 설계는 전체 과정에 기계의 효율적인 작동을 보장하기 위해 이중 스테이션 비 중지 자동 패스터 장치를 갖추어야 합니다..
새로운 기술과 액세서리는 개발 및 설계에 널리 사용되며 기계의 용량과 신뢰성을 크게 향상시킵니다. PLC를 기반으로 제어됩니다.
기술 매개 변수
롤러 길이 | 700mm |
인쇄의 너비 | 6000mm |
직경 | Φ140-Φ320mm |
실린더 지름 | Φ75mm |
롤링 및 리올링 스테이션 |
싱글 |
인쇄 속도 |
80~120m/min |
롤링 및 리올링 디아 | Φ1300mm |
인쇄 방법 |
도형 인쇄 |
인쇄 색상 |
5색 |
전체 무게 |
약 10톤 |
인쇄 기계의 구조
인쇄 부문은 인쇄 장치, 건조 베이커, 열 교환기 및 드라이브 시스템으로 구성됩니다.

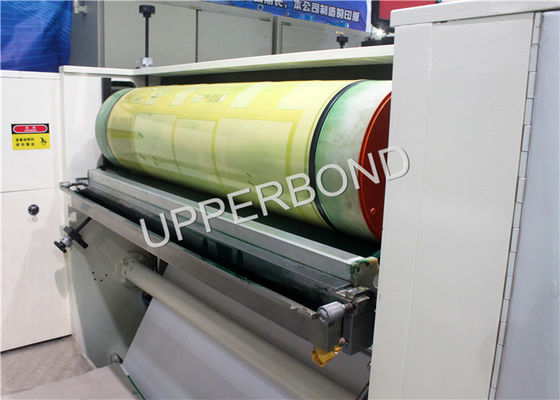

인쇄의 부분은 5 색상 표준 진열 인쇄, 스크래핑 블레이드 프레스 공기 제어, 폼 롤의 캠핑은 샤프트의 공기 클램핑의 형태를 채택합니다.벽과 샤프트는 수동 검정 판독 및 처리 여러 번을 통해 고강도 철강으로 만들어집니다., 고 정밀과 안정성. Pneumatic 압력 인쇄 스크래퍼, 스크래퍼의 압력 조절은 편리하며, 스크래퍼는 독립적인 축적 배류로 장착되어 있습니다.작업 상태 잉크 공급을 더 균일하게하고 스크래퍼가 더 긴 수명을 가지고 있는지 확인. 스크래핑 블레이드와 함께 사용되는 잉크 탱크를 젖혀서, 폼 롤러가 작업 과정에서 완전히 침투 할 수 있도록하십시오. 낮은 속도로 플러그 할 때 쉽지 않습니다.그리고 상대적으로 닫힌 상태에서 폼 롤을 만듭니다, 잉크 거부 현상은 쉽게 발생하지 않습니다 높은 속도로
잉크 공급은 공기 잉크 펌프 순환을 채택, 잉크가 완전히 혼합 될 수 있도록, 동시에, 그것은 페인트 퇴적 때문에 인쇄 문제를 피할 수 있습니다.공급 잉크 시스템은 2차 필터 (이포트 및 수출) 장치가 장착되어 있습니다, 잔해, 하수 및 등이 인쇄 부위에 들어가는 것을 방지 할 수 있습니다, 스테인리스 스틸로 만든 잉크 배럴, 그것은 아름답고 부식 저항,4 그룹 사이의 전력 전송은 연결에 공백 스프링 결합을 채택하지 않습니다, 그것은 전력 전송의 정확한 동기화를 보장 할 수 있습니다; 또한 점진적 인 증가 긴장 설계 때문에, 높은 정확성과 안정성을 인쇄합니다.인쇄 및 수신은 유니트 철 벽입니다, 그것은 좋은 충격 흡수 성능과 충분한 경직성을 가지고, 기계의 높은 속도 성능과 장기 작업 안정성을 보장합니다.실린더의 압력 모드 (그림 8), 인쇄판은 직경 140-140mm의 큰 범위에서 임의로 조정 될 수 있습니다, 인쇄 제품에 반복 길이 변화를 위해 적합합니다.
그것은 임의로 다양한 그룹 사이의 자동 정렬 시스템으로 장착 될 수 있습니다.그것은 다양한 인쇄 그룹 사이의 자동 오버프린트를 달성 할 수 있습니다., 정렬 정밀도는 0.2mm 이상입니다.
수동으로 축 정렬. 손바퀴에 관찰 척도를 조정, 축 버전 빠르고 정확하게.
(2) 건조빵기
건조 베이커는 이동의 큰 범위를 가지고, 더 편리하게 착용 종이 및 가이드 롤러 청소 작업의 방법입니다.외부 난방 순환 시스템으로부터 독립, 가뭄 베이커의 표면 노즐 (그림 10) 을 통해 높은 속도로 뜨거운 바람 스프레이로 종이에, 용액이 빠르게 휘발성하고 배charge 하기 위해.배기가스의 일부는 배기가스 팬에 의해 야외에 강제 배기가스더 긴 건조 베이커 디자인은 낮은 온도에서 종이 표면 인쇄 잉크 건조에 더 적합합니다.그것은 마지막 인쇄 그룹 후 강화 오븐을 설정, 종이 인쇄 잉크 용매가 완전히 증발 할 수 있도록 인쇄 제품의 내부 용매 잔류의 특이한 냄새를 제거하여 제품의 품질을 향상시킵니다.
(3) 열 교환 시스템
열 교환 시스템은 기계 쪽에서 독립적입니다.전기 난방기와 증기 난방기가 다른 사용자의 요구 사항을 충족시키기 위해 빠르게 교환 할 수 있습니다 (기기는 전기 난방 모드를 채택합니다) (그림 11), MJYS 압력 조절 모듈 비율 조절을 통해 SR73 온도 조절기로 히터 온도를 조절합니다 (또는 전기 덤퍼 액추에터),+ 또는 - 2 °C 내의 뜨거운 폭발 온도 범위를 보장 할 수 있습니다., 드래그 팬은 분할형 저소음 팬을 채택합니다. 실행 시 소음이 낮고 신뢰도가 높습니다.
(4) 플래크 전송 시스템
플레이트 전송 시스템은 플레이트 코너 상단 샤프트와 디퍼셜 기어 박스 직렬 리그 형태, 기어 케이스는 핸드 클러치 기어와 장착되어 있으며, 플레이트는 편리하고 거친 버전입니다.레지스터를 통해 전기 기계에 대한 차차 메커니즘, 그리고 드라이브 기어 박스에 있는 차차 시스템, 정밀 자동 레지스터를 실현 할 수 있습니다. 기계 6 인쇄 그룹은 드라이브 샤프트 직선 리그 형태,격차 없는 탄력 결합을 통한 다단계 전력 전송, 더 정확하고 원활한 드라이브를 만듭니다.
롤링 및 롤링
풀고 롤링은 이중 벽 모델을 채택하고, 풀고 롤링의 축은 모두 76mm를 채택하고, 풀고 롤링의 롤 직경은 1300mm까지 될 수 있습니다
제어 시스템 및 운영 절차
이 제어 시스템은 주로: 터치 스크린 인간-기계 인터페이스; PLC 지능형 제어 관리 시스템; 수신 및 배척, 자동 제어의 일정한 긴장 시스템,자동 제어 교정 시스템, 인쇄부와 함께 unreeling 및 롤링 견인 동기 servo 제어, 컴퓨터 자동으로 등록 시스템, 컴퓨터 스트로보스코피 모니터링 시스템,오븐 온도 자동 제어 시스템, 전기, 공기, 드래그 팬, 등 PLC 순서 제어 및 안전 연결,유닛 작동 상태의 중요한 부분, 예를 들어, 환기장 및 경보 기능의 온도 모니터링등등
위의 부분은 모두 운영 참조에 대한 별도의 지침이 있습니다, 운영자, 주의 깊게 읽고, 성능과 운영에 대해 잘 알고.
기계의 운영 체제는 두 가지 작동 상태가 있습니다. 하나는 수동 작동이고 다른 하나는 자동 작동 상태입니다. 작업 상태는 마스터 아크 다이얼 섹션 스위치로 선택됩니다.
수동 상태에서, 기계의 각 부분의 작용 항상 건조 베이커를 포함하여 열고 닫;합성 및 스크래퍼의 분리, 조합 및 분리 추력, 등
모든 수동 조작을 통해 제어 패널 스위치를 실현하기 위해, 자동 상태에서, 위의 작업은 하나의 버튼 동작으로 수행 될 수 있습니다.
